РЕЗИНОКОРДНЫЕ КОМПЕНСАЦИОННЫЕ ВСТАВКИ В ТРУБОПРОВОДЫ
Ду=500мм

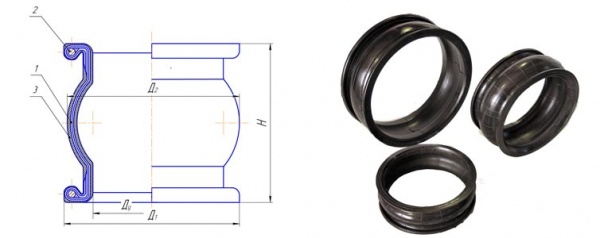

Размеры: Д1=580мм, Д2=570мм, Н=200мм

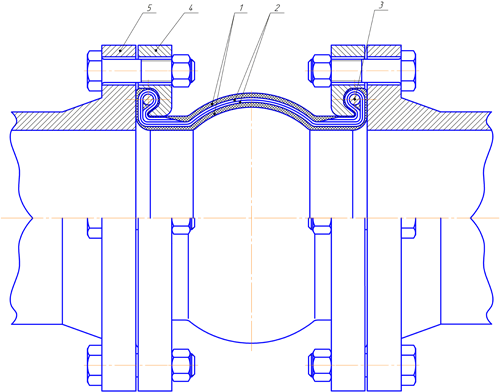

Резинокордные компенсационные вставки в трубопроводы с условными диаметрами 350 и 400, 500 мм

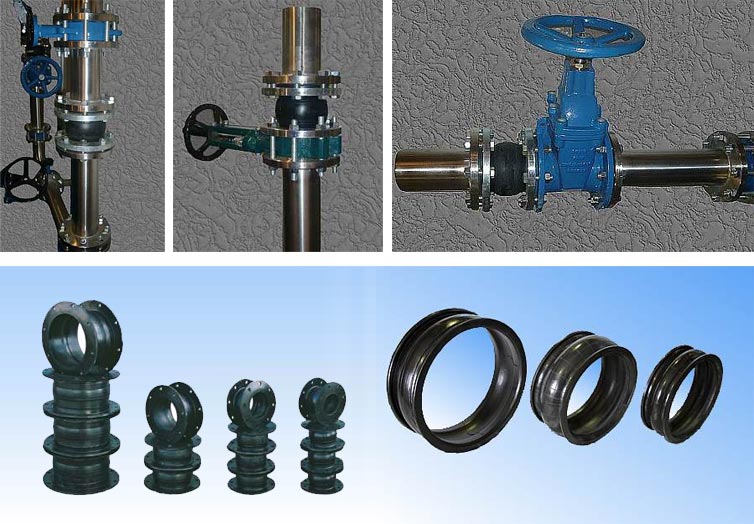

Служат для компенсации монтажных, температурных и рабочих смещений, соединяемых трубопроводов, а также для снижения уровня вибрации и шума трубопроводов и насосных установок. Используются для облегчения монтажа и демонтажа задвижек, устанавливаются вместо задвижек на период их ремонта, монтируются на всасывающих и напорных линиях насосных установок.
ХАРАКТЕРИСТИКИ ВСТАВОК
Условные диаметры вставок - 350, 400, 500ммРабочее давление перекачиваемой воды - 16 атм
Разрушающее давление - не менее 50 атм
Температура воды - от 0° до 90° С (до 100°С и более по спец. заказу)
Смещения трубопроводов, компенсируемые вставками:
- осевое - до 6 мм
- радиальное - до 3 мм
