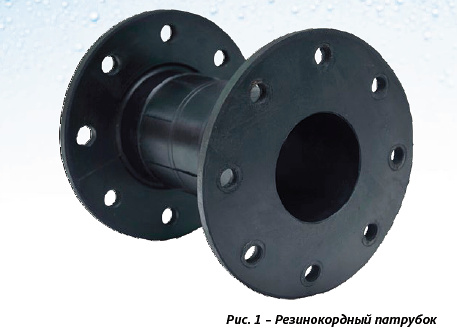

РЕЗИНОКОРДНЫЕ КОМПЕНСАЦИОННЫЕ ПАТРУБКИ
Ду = 80мм

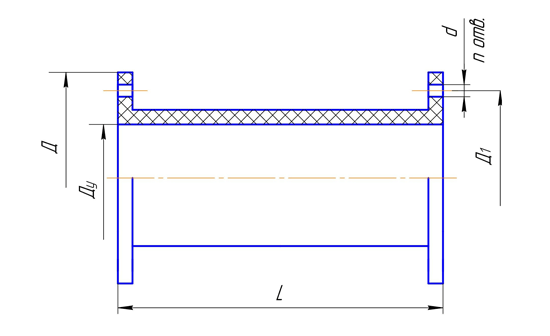

Размеры: Д=200мм, Д1=160, L=210мм, d=18мм
Количество отверстий = 8шт.
Служат для компенсации монтажных, температурных и рабочих смещений соединяемых трубопроводов, снижения уровня вибрации и шума. Отличаются простотой конструкции, надежностью и долговечностью в эксплуатации, могут использоваться в водопроводно-канализационных хозяйствах, а также в химической, горнорудной, металлургической и целлюлозно-бумажной промышленности.
Патрубки не имеют трущихся и изнашивающихся деталей, не подвержены коррозии и отложениям на поверхностях, контактирующих с жидкостью.

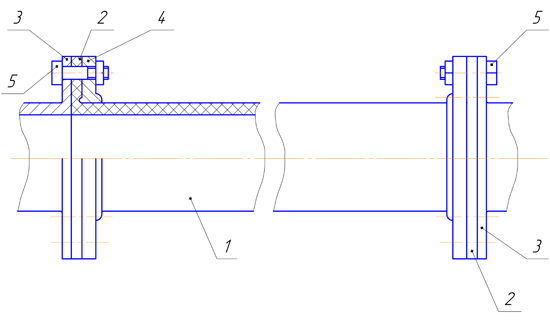

Резинокордный компенсационный патрубок содержит резинокордный упругий элемент, армированный высокопрочным капроновым кордом, борта которого соединены с фланцами трубопровода при помощи прижимных фланцев и болтов.
Борта патрубков изготавливаются достаточно эластичными, что позволяет производить монтаж патрубков с помощью цельных (неразрезных) прижимных фланцев.
Все резинокордные патрубки армированы высокопрочным капроновым кордом и имеют запас прочности по разрушающему давлению не менее 3-кратного.
Угол расположения армирующих нитей корда выбран таким, что при подаче давления патрубки являются безраспорными, т.е. не оказывают силового воздействия на соединяемые трубопроводы.
Длины патрубков соответствуют длинам стандартных задвижек и поэтому патрубки могут устанавливаться вместо задвижек, в том числе на период их ремонта.
При установке дополнительного пережимающего устройства данные патрубки могут выполнять роль задвижек.
По желанию заказчика могут выпускаться требуемые модификации патрубков, как по геометрическим размерам, так и по свойствам резины.
По специальному заказу могут выпускаться патрубки, работающие со средой, температура которой превышает 100°С.
| ХАРАКТЕРИСТИКИ ПАТРУБКОВ |

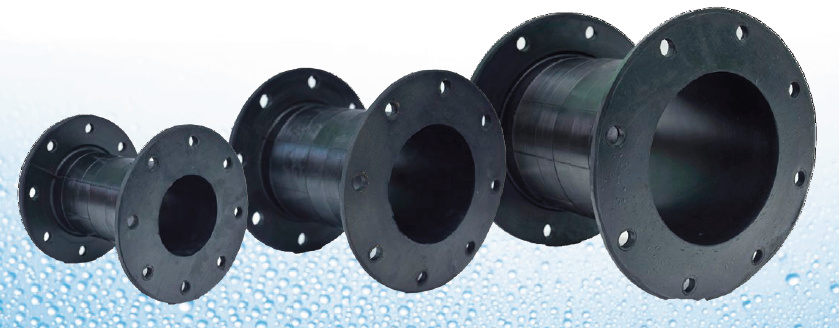

| Условные диаметры - 80,100,150, 200 мм |
| Рабочее давление перекачиваемой воды - 10 атм |
| Рабочее разряжение - 0,5 атм |
| Разрушающее давление - не менее 30 атм |
| Температура воды - от 0° до 90°С (до 100°С и более по спец.заказу) |
| Смещения трубопроводов, компенсируемые патрубками |
| - осевое - до 10 мм |
| - радиальное - до 5 мм |
