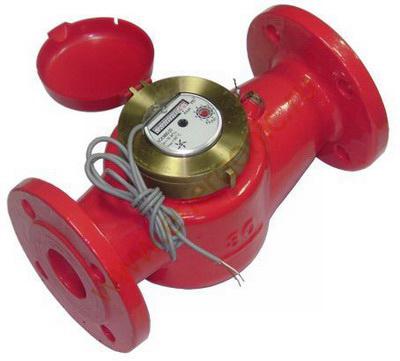

Счетчик холодной воды ВСКМ ДГ 90-50фланцевый имеет импульсный выход с ценой импульса 100л. По типу ВСКМ ДГ относится к крыльчатым многоструйным сухоходным счетчикам.
Имеет фланцевое присоединении по ГОСТ 12820-80.
|
Тип счетчика
|
крыльчатый |
|
Ду (мм)
|
50 |
|
Температура воды
|
+5....+120ºС |
|
Монтажн. длина, мм
|
300 |
|
Мин. расход, м³/час
|
0.45 |
|
Ном. расход, м³/час
|
15 |
|
Макс. расход, м³/час
|
30 |
|
Макс. Py, МПа
|
1.6 |
|
Импульсный выход
|
геркон 10 л/имп |
|
Порог чувствительности, м³/час
|
0,06 |
|
Переходный расход — Qt, м³/час
|
3 |
|
Прямые участки до и после счетчика
|
5 Ду до, 2 Ду после |
|
Присоединение
|
фланцевое |
|
Относительная погрешность
|
от Qmin до Qt = ±5%, от Qt до Qmax = ±2% |
|
Рабочее положение
|
горизонтальное |
|
Наибольшее значение роликового указателя, м³
|
999999,999 |
|
Наименьшая цена деления, м³
|
0,0001 |
|
Межповерочный интервал
|
6 лет на холодную воду, 4 года – на горячую |
|
Высота, мм
|
180 |
|
Ширина, мм
|
165 |
|
Масса, кг
|
12.5 |
