Описание
Длина кабеля с клеммами (м):
3
Резьба со стороны забора:
G 1" вн.
Резьба со стороны подачи:
G 1" вн.
Гидравлические данные
Тип насоса:
Шиберный насос, самовсасывающий
Производительность:
35 л/мин, при свободном протекании
Давление подачи (атм):
1,6
Высота всасывания (м):
3
Среда перекачки:
Газойль и дизельное топливо
Данные двигателя
Напряжение (В):
24 В пост. тока
Потребление тока (А):
13
Мощность (кВт):
0,32
Предохранитель:
25 A
Время включения (мин):
Длительная работа
Вращающий момент (нм):
0,6
Число оборотов (об/мин):
3500
Конструктив:
IMB 5
Тип защиты:
IP 54
Корпус насоса:
AlSi 12 (устойчив к морской воде)
Статор:
Чугун 25
Материал прокладок, контактирующих со средой:
Резина
Крыло:
Полиэтилен 30
Допуск шибер-корпус насоса (мм):
± 0,025
Размеры ДхШхВ (мм):
200 x 150 x 150
Вес (кг):
7,16

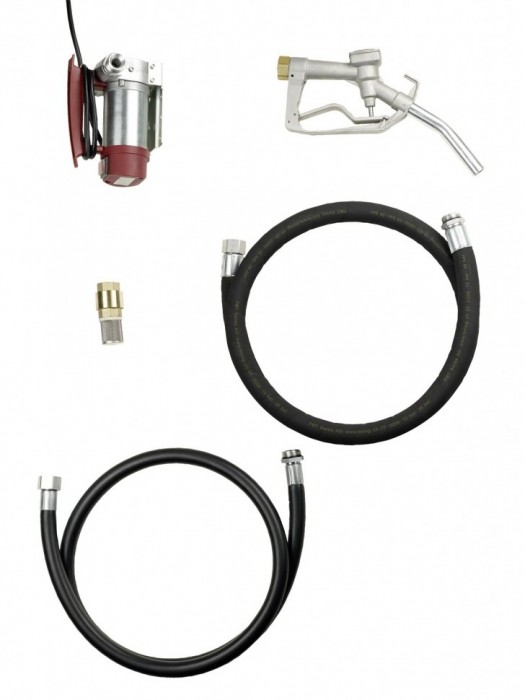

Спецификация
Шиберный насос со всторенным байпасом (23 012 824)
Выключатель
Защита от вытекания согласно Закона о сохранении водных ресурсов, постоянно действующая
Раздаточный шланг, 4 м, Ду 19, G 1" нар., G 1" вн. (23 155 957)
Раздаточный пистолет с шатуном (23 171)
Заборный шланг, 1,6 м, Ду 25, G 1" нар., G 1" вн. (23 156)
Обратный клапан с фильтром (19 890)
Возможен монтаж счетчика NUMERIxx³, трехзначного (23 193)
Примечания
Малыми допусками достигнуты высокие показатели всасывания и нагнетания при отличных коэффициэнтах полезного действия
Пара материалов крыльчатка-статор гарантирует стабильность формы крыльчатки до 200°C
Тщательным подбором материалов достигнут малый вес и долгий срок службы
Винтовые соединения, все прокладки кольцевые
Трубные соединения легко собираются и разбираются
При разборке нет разрушений таких как на клеевых соединениях
Дополнительных вспомогательных средств типа тефлоновой ленты не требуется
